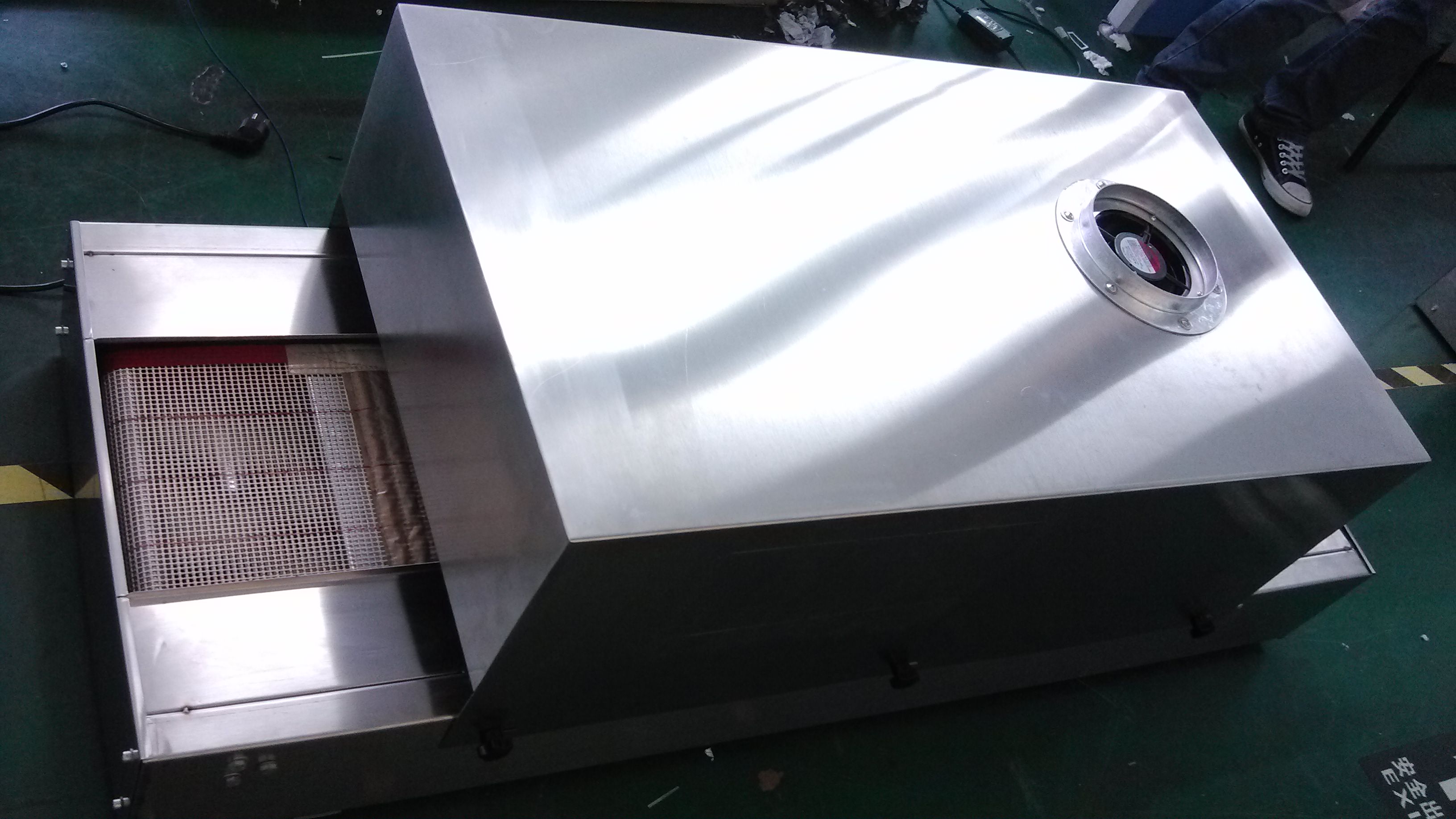

2 傳統的UV固化機
傳統的UV固化機是依靠汞燈、鹵素燈或者其他紫外發光燈管產生紫外光。整套設備由光源體系、通風體系、控制體系、傳送體系等4個部分組成。
1.光源體系，是整個固化系統的核心，它由UV燈管、燈罩、變壓器（鎮流器）、電容器（觸發器）組成。國內設備遍及選用高壓汞燈，進口設備有一部分選用金屬鹵素燈，UV燈功。
2.通風體系，由于燈管發光，造成溫度上升，需要有配套的通風體系，一般選用合適的風扇，將熱空氣排出。
3.控制體系，用于控制燈的開關，照射強度，照射時間等參數，一般用單片機實現。
4.傳送體系，通過傳送帶等機械設備，將需要照射的產品準確送入照射區域。

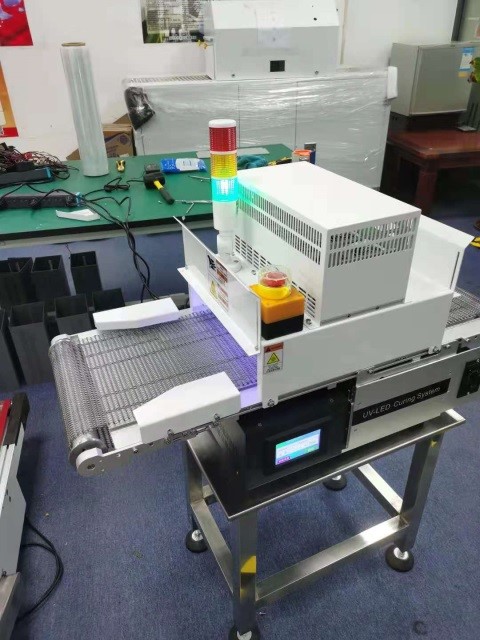

新型的UVLED固化機
UVLED固化機是依靠紫外LED發出特定波長和能量，來固化膠水、油墨和樹脂的。主要由光源系統、控制系統以及散熱系統三大部分組成，在配合傳送帶或者流水線使用時，亦能發揮傳統UV固化機的特性。
1. 光源系統：主要是UVLED燈珠、UVLED控制箱、UVLED的光學透鏡

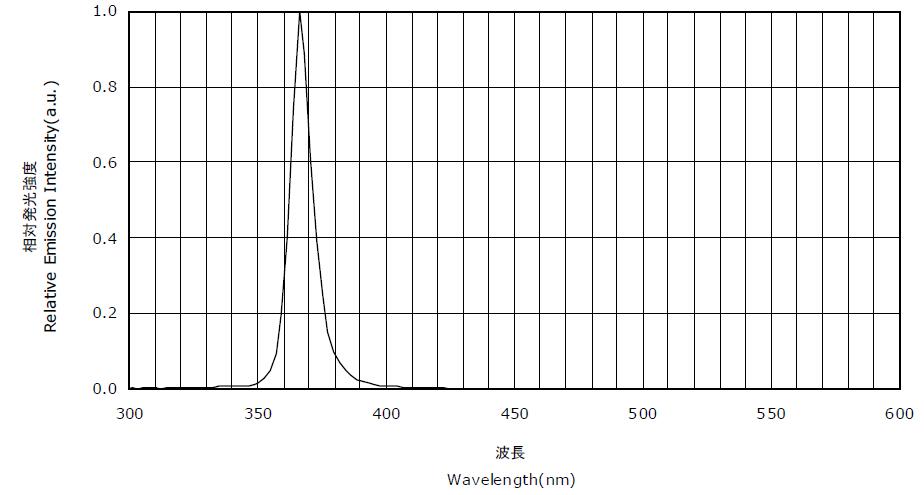

a. UVLED燈的選擇，要與UV膠水或者油墨吸收的光譜波長及功率密度相匹配，否則即使光照時間再長，固化次數再多也難產生理想的固化效果，甚至無法固化。一般來講，UV膠水比較多的選擇365nm波長，UV油墨比較多的使用395nm或者405nm，但是也不能排除一些其他情況。與維海立信聯系的時候，如果您已經了解了所使用的波長和峰值照射功率，不妨直接告知，這樣也利于維海立信給您推薦合適的產品和方案。
b. UVLED控制箱的選擇必須與控制器電源的功率相匹配。維海立信的設備在出廠時均已配備好，如有疑問可電聯售后技術支持。

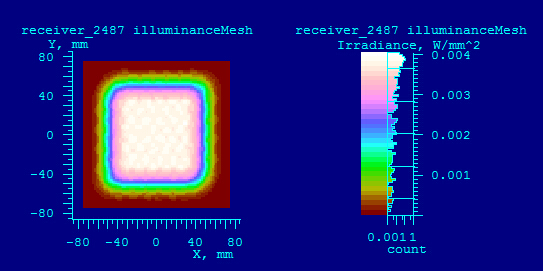

c.光學透鏡，維海立信選擇的光學透鏡或者光學玻璃的材質一般多是為石英，耐溫強，透光率高，特別是對于紫外線365和395nm。需要客戶注意的是透鏡表面不該有污漬或是阻擋，所以建議每周清潔一次透鏡。
2. 控制系統：由控制電路和軟件構成。
維海立信的UVLED控制系統是自主研發生產的，具有完全的知識產權。UVLED控制系統由控制電路配合控制軟件構成，其功能有：UVLED照射功率調節、UVLED照射時間調節、UVLED控制方式調整（面板控制或遠程控制）、UVLED照射異常報警等等.
3. 散熱系統：由風扇和散熱片等組成。維海立信UVLED固化設備光源散熱多為采用內置散熱器，在選擇的時候要注意風扇的選擇和風量的控制及排風的方式，注意風扇要與UVLED功率相匹配。 另外，對于一些使用環境比較惡劣、功率較大的UVLED固化機，維海立信一般會推薦客戶采用水冷散熱的方式，水冷散熱相對于風扇直接散熱更能適應這時的客戶需求。無論是風扇散熱還是水冷散熱，維海立信的散熱系統的設計基本原則是確保能使UVLED固化機正常工作。
